Анализ след проучване на подземни води за сондаж за вода за Тръбач 7283

1. ПРОТОКОЛ
  1.1. Протокол- №:
  1.2. Дата на създаване на протокол
  1.3. Дата на полево проучване
  1.4. Техник по геофизично проучване
  1.5. Имота се намира в област
  1.6. Местоположение на имота (адрес)
  1.7. Допълнителна информация - GPS координати на имота

2. ВЪЗЛОЖИТЕЛ
  2.1. Имена на възложител
  2.2. E-mail адрес
  2.3. Телефон

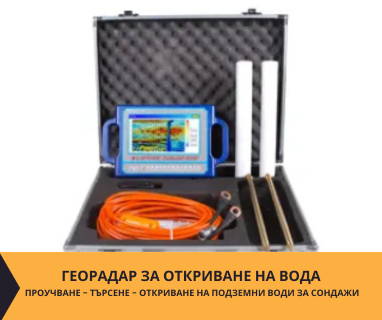

3. ИЗПОЛЗВАНА ГЕОФИЗИЧНА СИСТЕМА И СОФТУЕР ЗА АНАЛИЗ

4. ГЕОФИЗИЧЕН ПРОФИЛ
  4.1. Линия по настройка на геофизична система
  4.2. Географска посока на създаване
  4.3. Дължина на геофизичен профил
  4.4. Дълбочина на геофизичен профил
  4.5. Брой точкови снимки при създаването
  4.6. Стъпка на създадените точкови снимки в метра

5. ФИГУРИ
  5.1. Фигура 1 (графика - част от създадения геофизичен профил)
    5.1.1. Информация за графика (фигура 1)
  5.2. Фигура 2 (цветна карта - част от създадения геофизичен профил)
    5.2.1. Информация за карта (фигура 2)
    5.2.2. Легенда за цветовете изразени на картата:

• Червен цвят: ...
• Оранжев цвят: ...
• Жълт цвят: ...
• Зелен цвят: Той показва начало на водни зони.
• Светлосин цвят: ...
• Син цвят: …

6. ГЕОЛОЖКА СРЕДА
  6.1. Фигура 3: Карта - част от създадения геоложки профил
    6.1.1. Информация за геоложката среда (фигура 3)
    6.1.2. Легенда за цветовете изразени на картата

• Червения цвят представя много твърди скали с високо съпротивление.
• Оранжевия цвят ...
• Жълтия цвят ...
• Зеленият цвят ...
• Светлосиният цвят ...
• Синия цвят …

7. ЗАКЛЮЧЕНИЕ СЛЕД АНАЛИЗ
  7.1. Препоръка

8. ПЛАН ЗА ИЗГРАЖДАНЕ НА ВОДОВЗЕМНО СЪОРЪЖЕНИЕ
  8.1. Следва препоръката след анализ на фигурите от т. 7
  8.2. Точка за сондиране в точкова снимка показана на фигури 1 и 2

9. ИНСТРУКЦИЯ ЗА ОПРЕДЕЛЯНЕ НА ТОЧКА/И ЗА СОНДИРАНЕ
  9.1. Следвайте посоката на създаване на геофизичния профил от маркер 1 (червен цвят) към маркер 2 (жълт цвят) обозначени от техника по време на полевото геофизично проучване на терена.
  Опазване местоположението на маркерите е отговорност на заявителя на услугата!

  9.2. Точката за сондиране е метър от началото на геофизичния профил
  9.3. Информация за създадения геофизичен профил на терен
  9.4. Дълбочина на водовземно съоръжение
  9.5. Максимално отклонение по вертикал в точката при сондиране
  9.6. Утайник в метри (част от общата дълбочина)
  9.7. Минимален диаметър на сондажни тръби при затръбяване
  9.8. Информация за затръбяването
  9.9. Вододайни/водонаситени зони - ОТ дълбочина
  9.10. Вододайни/водонаситени зони - ДО дълбочина

Инструкция за определяне на точка/и за сондиране по маркировката на терена:

• Следвайте посоката на създаване на геофизичния профил от пилон/маркер 1 (червен цвят) към пилон/маркер 2 (жълт цвят). Точка 7 показана на графиката и картата като точка за сондиране е 11 м от пилон/маркер 1 към пилон/маркер 2.

• По хоризонтал: Брой точкови снимки със стъпка през 1 метър.
• Погледнете фигура 1: Точкова снимка 7 (вертикална линия). Отразена е точка за сондиране (точка 7).

• По хоризонтал: Брой точкови снимки със стъпка през 1 метър
• По вертикал: Дълбочинна настройка за геофизичен профил
• Погледнете фигура 2:  Водоносен хоризонт - ясно отразен в точка 7.

Погледнете фигура 3: Цветове отразени на картата - специфичен брой и цвят спрямо даденостите на терена. Цифровите стойности се анализират със софтуер. Те определят вододайните/водонаситени зони от / до в дълбочина. Скалата е третата част от създадения геофизичен профил (разрез) на терена.

• Информация за геоложката формация на подпочвата;
• Легенда с допълнителна информация за всеки цвят в картата описваща твърдостта на подпочвата, която ще се преодолява при сондиране.

Това е много важна информация за сондажния ни отдел за да избере сондажна машина по метод на сондиране спрямо геоложката среда на терена. Не всяка сондажна машина и екип са в готовност да сондират на всеки терен!

Представяме Ви два от създадените геофизични и геоложки профила в село Снежина, община Провадия, област Варна.

Клиента ни е земеделска кооперация и пожела да проучим за подземни води на няколко различни места - в стопанския двор, до него и част (парцел) от нива находяща се в края на селото отдалечена от стопанския двор.

• Цел на проучването: Отркиване на подземна вода с прогнозно количество за вододебит достатъчно да захрани автоматизирани системи за поливане на разстояние от двора около 3/4 км с последващо изграждане на сондажно съоръжение.
• Време за проучване: два работни дни.

---

Терен едно до стопанския двор

Геофизичен профил (разрез): I

• Обхват на профил (квадратура на терена): около 1200 кв м
• Дълбочина на профил: от 0 до 150 м
• Дължина на профил: 36 м
• Създадени точкови снимки: 27 бр.
• Географска посока на създадения профил: 173°S

Заключение след софтуерен анализ на създадените профили: Не се препоръчва за изграждане на тръбен сондажен кладенец.

 - Заключението е на база цифровите показатели на фигура 2 (в дясно), те не са в параметри, които търсим за целта на клиента.

---

Терен две в стопанския двор

Геофизичен профил (разрез): IV

• Обхват на профил (квадратура на терена): около 800 кв м
• Дълбочина на профил: от 0 до 500 м
• Дължина на профил: 24 м
• Създадени точкови снимки: 15 бр.
• Географска посока на създадения профил: 173°S

Заключение след софтуерен анализ на създадените профили: Изграждане на тръбен сондажен кладенец до 490 м дълбочина, сондиране в точкова снимка 13 отразена ясно на графика (фигура 1).
